まずは電源基板から ― 2007/05/05 17:00
昨日の写真の右に写っていたでっかい電解コンデンサ、埼玉のショップに元々付いていた電源平滑コンデンサと同じ耐圧、同じ大きさで容量アップのものがあったので、ついでにこれも交換しちゃおうって事で、50V/4700uF(エルナー)×2→50V/6800uF(ニチコン)×2に。容量は13,600uF!ヘタなアンプ並です。

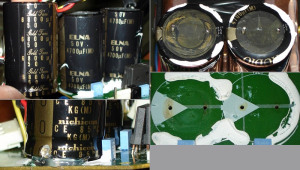

最初から付いていたエルナーの電解コンデンサは「特に悪くなってはいないだろう」と思っていたんですが、外してみてビックリ、何やら怪しげな形跡が底面とプリント基板にベッタリと・・・。(=_=;) これはもしやちびっていたのでは?そうだとすれば、交換して正解ですね。
ちょっと困ったのがニチコンの方が足の間隔が狭い&太いので、そのままの状態では取り付けることが出来ず、プリント基板に穴を開け直さなければならないような状態でしたが、何とかかんとか足をひん曲げて無理矢理取り付けました。
そのお陰で傾いて付いてしまい、「ピサの斜塔」状態になってしまいました。まぁ、いいか。写真のような角度で取り付けたんですが、後にこの角度(方向)では問題のあることが分かったので、この写真とは反対方向に傾けて取り付ける必要があります。
ホットボンドで固定&頭に銅板を2個連結する形で貼り、何とか固定はしっかりと出来ました。
最初から付いていたエルナーの電解コンデンサは「特に悪くなってはいないだろう」と思っていたんですが、外してみてビックリ、何やら怪しげな形跡が底面とプリント基板にベッタリと・・・。(=_=;) これはもしやちびっていたのでは?そうだとすれば、交換して正解ですね。
ちょっと困ったのがニチコンの方が足の間隔が狭い&太いので、そのままの状態では取り付けることが出来ず、プリント基板に穴を開け直さなければならないような状態でしたが、何とかかんとか足をひん曲げて無理矢理取り付けました。
そのお陰で傾いて付いてしまい、「ピサの斜塔」状態になってしまいました。まぁ、いいか。写真のような角度で取り付けたんですが、後にこの角度(方向)では問題のあることが分かったので、この写真とは反対方向に傾けて取り付ける必要があります。
ホットボンドで固定&頭に銅板を2個連結する形で貼り、何とか固定はしっかりと出来ました。
